レーザ加工機用窒素供給装置 -産業ガス分野

タンク内の圧力値に応じて流路を切換え、窒素ガスを最大限有効活用することが可能（特許第5755061号）

本特許は、レーザ加工機へのアシストガス供給に好適なＰＳＡ式窒素ガス発生装置に関するものです。

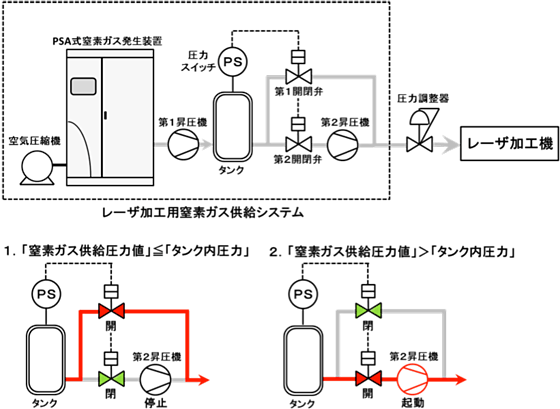

昇圧機下流のタンク内の圧力を常時監視し、「窒素ガス供給圧力」＝「タンク内圧力」となった時に流路を切換えます。「窒素ガス供給圧力」≦「タンク内圧力」の場合は、タンク内の窒素ガスを供給し、「窒素ガス供給圧力」＞「タンク内圧力」となった場合に、第２昇圧機で昇圧した窒素ガスをレーザ加工機に直接供給します。
これにより、昇圧機の最低吸入圧力まで、タンクに蓄圧された窒素ガスを有効利用することができ、供給システムを小型化することができます。また、このシステムにより、窒素ガスの供給可能時間を延ばすことが可能となります。
