容器と容器弁

特殊ガス容器

当社は、毒性・可燃性・腐食性等の性質を有する特殊ガスを、高品質で安全に供給する容器として、マンガン鋼製継目なし容器、アルミニウム合金製容器等を用途に応じて使用しております。
これらの容器は高圧ガス保安法およびJIS−B8241規格の適用を受けております。

容器一覧表

内容積（ℓ） Contents(L)	材質 Material	直径×高さ(mm) Diameter×Height(mm)	重量(kg) Weight(kg)	容器高さ図 Figure No.
48	アルミニウム合金製　Aluminum alloy	250×1,463	41.8±0.8	①
47	マンガン鋼製　Mn steel	232×1,468	53.0±3.0	②
40	ステンレス鋼製（溶接）　SUS Steel (Welded)	220×1,313	22.0±2.0	③
40	マンガン鋼製　Mn Steel	232×1,293	47.5±3.0	④
10	マンガン鋼製　Mn steel	140×928	12.6±1.6	⑤
9.4	アルミニウム合金製　Aluminum alloy	175×687	9.2±0.2	⑥
3.4	マンガン鋼製　Mn steel	140×443	5.8±0.8	⑦
1	マンガン鋼製　Mn steel	76.3×438	2.8±0.4	⑧
0.35	炭素鋼　Carbon Steel	50.8×345.2	1.4±0.05	⑨

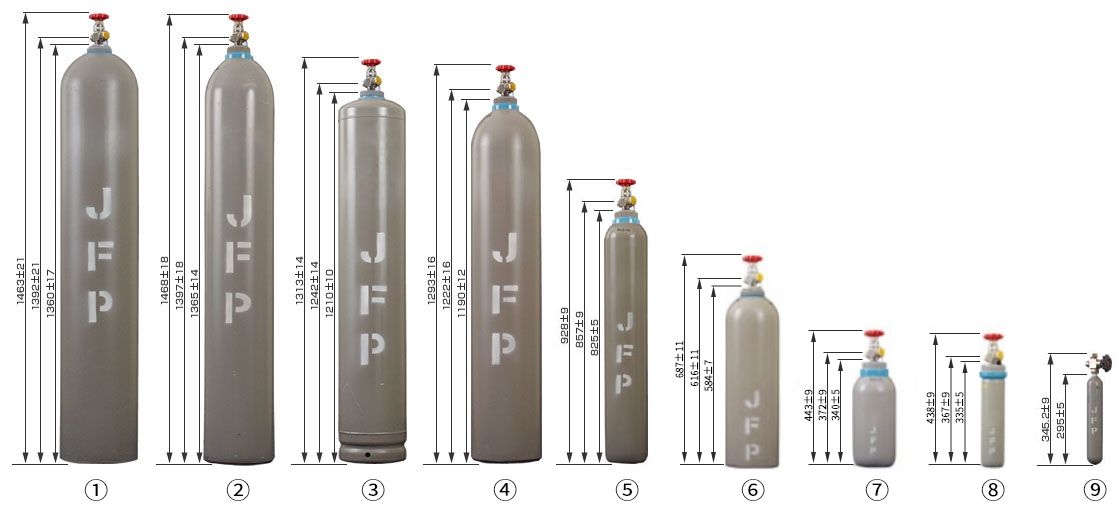

※容器高さ：地面から容器弁頂上までの高さです。（株）ハマイ社製容器弁を装着した場合の高さです。高さには誤差によるばらつきがあります。

※容器重量：容器のみの重量であり容器弁の重量は含まれていません。

単位：mm

特殊ガス容器弁

容器弁は容器に充填される成分に対応して、材質・口金部の外径・ネジ方向等が変化します。その為、ご使用に際して容器弁の特徴を理解する事も必要になります。アウトレットキャップや設備・圧力調整器への接続には、サイズのあった専用の工具をご使用ください。

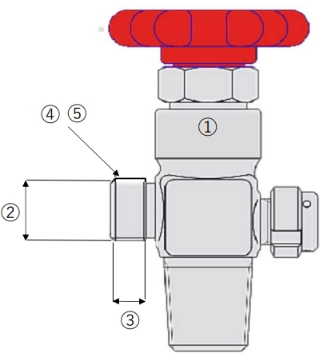

			①本体材質 Body Material			②ネジ外径 Thread diameter		③ネジ山数 Thread per inch	④ネジ形状 Threads shape	⑤ネジ方向 Threads Direction
			真鍮 Brass	ステンレス SUS	Niメッキ Ni plating	22.0 (mm)	20.9 (mm)	14山／インチ 14Threds／inch	凸 （オスネジ） External	右 Right	左 left
高純度ガス High Purity Gases	不活性ガス Inert Gases	N2、Ar etc.	●			●		●	●	●
		He	●				●				●
	支燃性ガス Oxidant Gases	O2 etc.	●			●				●
		NO etc.		●		●				●
	可燃性ガス Flammable Gases	H2、CH4 etc.	●			●					●
標準ガス Standard Gases 混合ガス Mixture Gases	可燃性ガス Flammable Gases	可燃性成分合計5％超	●			●		●	●		●
		Ar+CH4 10%(PR Gas)	●			●				●	●
	腐食性ガス Corrosive Gases	H2S、NO2、 HCI、CI2、NH3 etc.		●	● (*1)	●				●	●
		NO、SO2、HBr etc.		● (*2)	●	●				●
	上記以外 Others		●			●				●

（*1）：H₂S、HCl、Cl₂、NH₃の1%以下売却及び、客先容器は原則としてNiメッキとなります。
（*2）：原則としてNO、SO₂の5%超はステンレスとなります。
